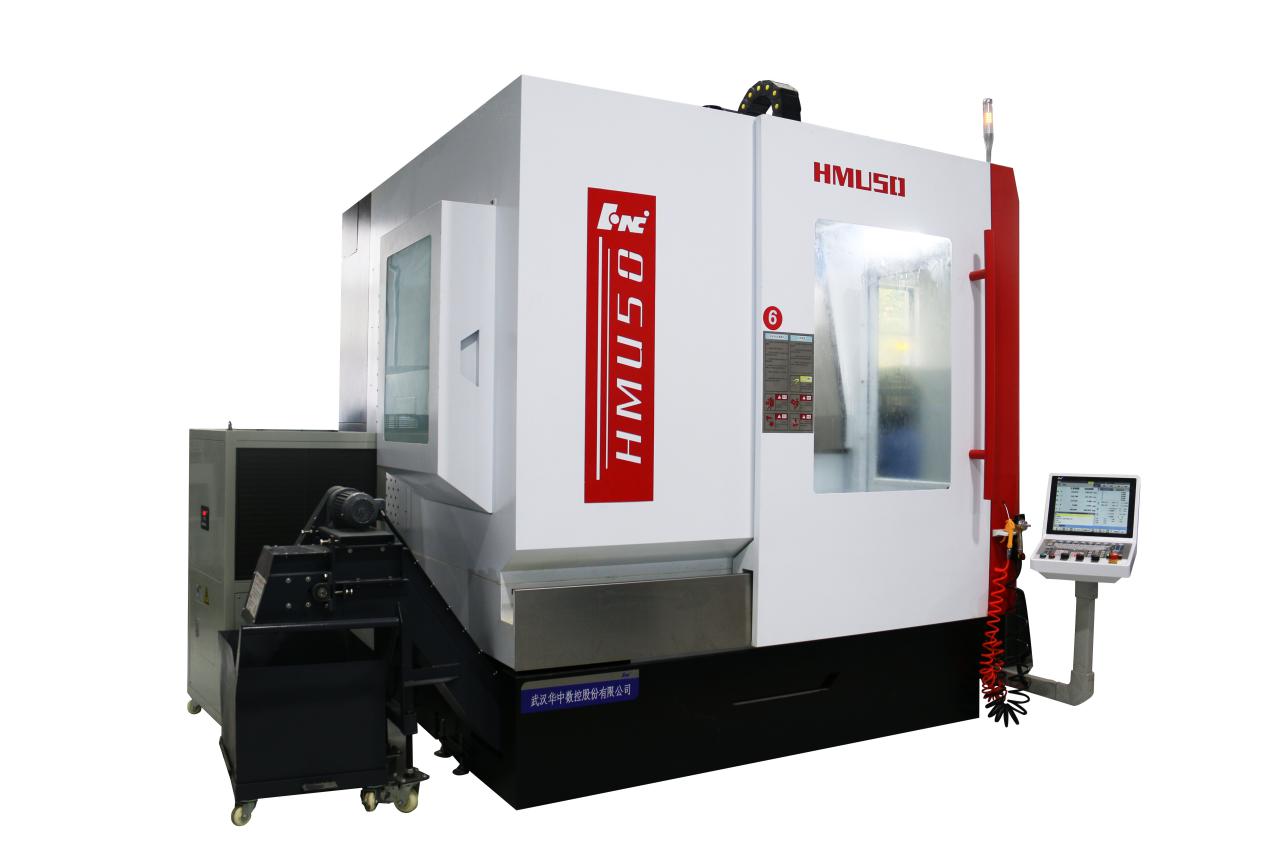

搖籃式五軸立式加工中心
五軸數控教學整體解決方案該機床是五軸聯動數控機床是一種科技含量高、高速、精密專門用于加工復雜曲面的機床，是葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等零件的專業加工設備。主要特點是機床剛性強、結構對稱，動態響應速度快，精度高、穩定性好。機床具備銑、鉆、鏜、鉸、攻、锪等多種工序加工。零件一次裝夾可自動、高效、高精度的連續完成零件的四個面的的多種工序的加工，包括斜面、曲面等復雜工序的加工。這種機床廣泛應用在國家的航空、航天、軍事、科研、汽車、造船、能源、電機、精密器械、高精醫療設備等等行業。
使用說明下載產品特點
Features專門用于加工復雜曲面的五軸聯動數控機床。
葉輪、葉片、螺旋槳、發電機轉子、汽輪機轉子、柴油機曲軸等加工首選設備。
采用機電一體化對稱性結構，通過有限元分析優化內部加強筋，提高抗彎曲扭轉能力。
床身采用典型的箱體式框架結構，整體結構穩固，剛性更高。
采用高強度鑄鐵材料，經熱處理時效消除鑄造內應力，精度保持性更好。
所有線性軸采用高剛性滾柱導軌，滾珠用絲杠傳動結構設計。
大扭矩力矩電機帶動B軸（俯仰）和C軸（轉動）旋轉，傳動鏈非常短、“零”反向間隙，剛性好。高精度角度編碼器進行反饋實現準確的定位。
具備高動態、高剛性、大功率強力切削等特點
主軸轉速? 10000r/min
X/Y/Z快移速度? ?30m/min
搖籃式旋轉－擺動工作臺 ，其尺寸極其適合加工復雜幾何形狀的工件
旋轉軸力矩電機最大扭矩? ?990Nm
傾斜軸力矩電機最大扭矩? 3490Nm
旋轉軸轉速? 100r/min
傾斜軸轉速? ?50 r/min
最大工件尺寸? ?520X330（H）? 最大工件重量? ?300K g
產品參數
Product parameters| 機型 | TOM-WZ545 | 選配項目 |
| 工作臺面尺寸 (mm)（僅參考，實際以客戶選配轉臺的參數為準） | Φ500(650) | |
| 左右行程(X) (mm) | 700 | |
| 前后行程(Y) (mm) | 450 | |
| 上下行程(Z) (mm) | 400 | |
| 主軸中心至導軌距離 | 224 | |
| 主軸端面至工作臺面距離 | 200-600 | |
| 主軸錐孔 （型號/安裝尺寸） | BT40/Φ150 | |
| 主軸轉速 | 10000 (標配) | 12000(選配) |
| 刀庫規格 | 24T | 32T、60T（選配） |
| X.Y.Z軸滾珠絲桿規格 | 4512/4512/4512 | |
| X軸線軌規格 | RG45HA | |
| Y軸線軌規格 | RG45HA | |
| Z軸線軌規格 | RG45HA | |
| 三軸快移速度（M/min） | X=30,Y=30,Z=30 | |
| X.Y.Z電機聯接方式 | 直聯 | |
| 推薦選用主電機參數（功率KW） | 15 | |
| 推薦選用X.Y.Z軸電機參數（扭矩NM） | 16,16,16 | |
| 導軌護罩支架（X、Y、Z）(mm) | 380(X) ,無Y),無(Z)? | |
| 床身墊塊高度 | 50 | |
| 工作臺承重（僅參考，實際以客戶選配轉臺的參數為準） | 200kg | |
| 油冷機 | 無 | |
| 液壓站 | 無 | |
| 排屑機 | 選配 | |
| 光機凈重約(不含工作臺) | 7.5t |
產品尺寸
Product Size

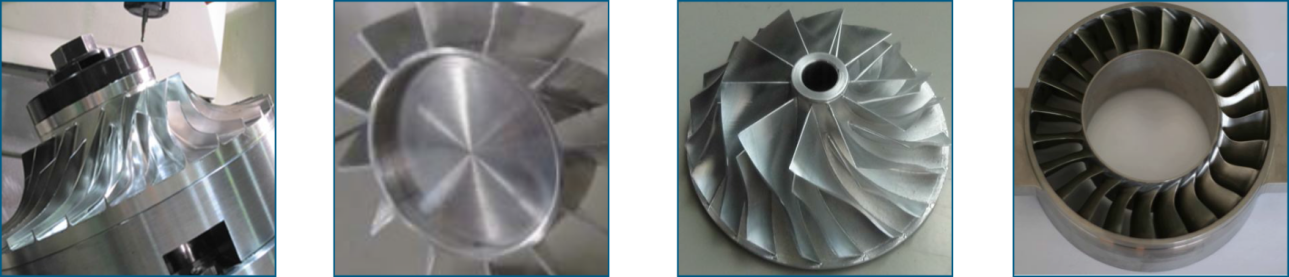

航空發動機整體葉輪——燃?xì)獗砣~輪——汽車渦輪增壓器葉輪——航空閉式葉輪
